Jednofazni transformatori za medicinsku opremu
Single-phase transformers for medical equipment
Einphasen-Transformatoren für die medizinische

IEC 61558-2-15
TIP TYPE TYP
SPTO-M

Nazivna snaga: 3,15 – 10 kVA
Tip jezgre: UI
Frekvencija: 50/60 Hz
Montaža: vertikalna
Priključci: do 50 A redne stezaljke
Klasa izolacije: T40/B
Klasa zaštite: I i II
Tip mehaničke zaštite: IP 00 (na zahtjev IP23)
Nivo buke: < 35 dB
Grupa spoja: Ii0

Power range: 3,15 – 10 kVA
Core type: UI
Frequency: 50/60 Hz
Mounting: vertical
Terminals: up 50 A, terminal blocks
Insulation class: T40/B
Class of protection: I and II
Type of protection: IP 00 (IP23 on request)
Noise level: < 35 dB
Vector group: Ii0

Nennleistung: 3,15 – 10 kVA
Kerntyp: UI
Frequenz: 50/60 Hz
Montage: vertikale
Anschlüsse: bis 50 A Reihenklemme
Isolierstoffklasse: T40/B
Schutzklasse: I und II
Typ des mechanischen Schutzes: IP 00 (auf Anfrage IP23)
Thermoschutz: Temperatursensoren
Betriebslärm Betriebslärm: < 35 dB
Schaltgruppe: Ii0

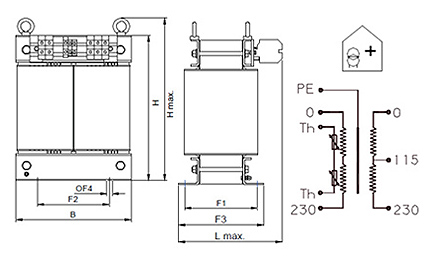

Mjerna skica / Dimensions / Maße:
ElektrosklopElektrosklop
IC T40/B
Tipska oznaka
Type designation
Typenkennzeichnung 		Nazivna Snaga
Nominal power
Nennleistung
SN (kVA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 75 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
B Lmax Hmax F1 F2 F3 F4 Φ G(kg)
SPTO 3,0 3,15 25 0,95 2,9 240 230 380 142 150 172 11 45,0
SPTO 4,0 4,00 25 0,95 2,8 280 230 410 145 175 177 13 58,0
SPTO 5,0 5,00 30 0,96 2,8 280 260 410 175 175 207 13 70,0
SPTO 6,3 6,30 35 0,96 2,8 280 260 410 175 175 207 13 75,0
SPTO 8,0 8,00 40 0,96 2,9 360 260 490 135 195 165 13 90,0
SPTO 10,0 10,00 50 0,97 2,9 360 260 490 162 195 192 13 105,0

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
