Jednofazni EI transformatori, otvorene konstrukcije, prema
Single-phase EI transformers, open construction, according to
Einphasen-Transformatoren, offene Konstruktion, gemäß

IEC 61558-2-4
IEC 61558-1
IEC 61558-2-6
IEC 61558-2-13
TIP TYPE TYP
TEO

Nazivna snaga: 15 – 1500 VA
Tip jezgre: EI
Frekvencija: 50/60 Hz
Montaža: vertikalna
Priključci: do 50 A redne stezaljke
Klasa izolacije: T40/B (T50/F)
Klasa zaštite: I
Tip mehaničke zaštite: IP 00

Power range: 15 – 1500 VA
Core type: EI
Frequency: 50/60 Hz
Mounting: vertical
Terminals: up to 50 A, terminal blocks
Insulation class: T40/B (T50/F)
Class of protection: I
Type of protection: IP 00

Nennleistung: 15 – 1500 VA
Kerntyp: EI
Frequenz: 50/60 Hz
Montage: vertikale
Anschlüsse: bis 50 A Reihenklemme
Isolierstoffklasse: T40/B (T50/F)
Schutzklasse: I
Typ des mechanischen Schutzes: IP 00

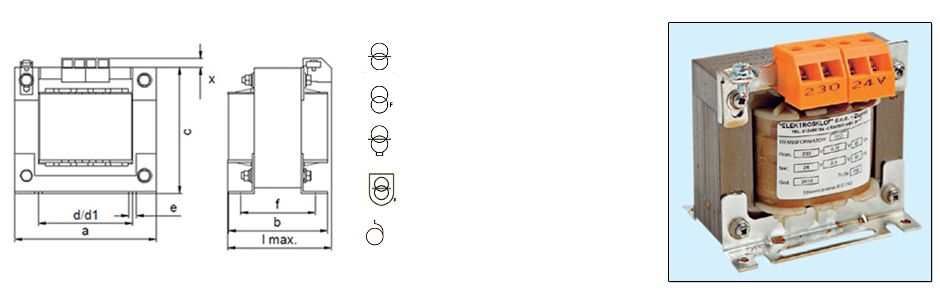

Mjerna skica / Dimensions / Maße:
Elektrosklop
IC T40/B
Tipska oznaka
Type designation
Typenkennzeichnung 		Nazivna Snaga
Nominal power
Nennleistung
SN (VA)		 Gubici pr. hoda
Idle time losses
Leerlaufverluste
Po(W) ≤		 Faktor iskoristivosti
Efficiency
Wirkungsgrad
η ≥ 		Napon kr. spoja
Cut-off voltage
Kurzschlussspannung
uk 75 (%) ≤		 Dimenzije (mm)/Dimensions (mm)
/Maße (mm)
a b c lmax d/d1 e f g(kg)
TEO 15 15,0 1 0,59 32,6 60 50 60 57 45 3,5 35 0,5
TEO 32 32,0 1,8 0,64 21,5 75 55 71 65 53 4,5 45 0,9
TEO 50 50,0 3 0,73 13,7 75 60 71 70 53 4,5 50 1,2
TEO 85 85,0 4 0,77 14,3 84 62 78 71 60 5,2 50 1,5
TEO 100 100,0 5,2 0,78 10 84 74 78 84 60 5,2 62 1,8
TEO 150 150,0 6,3 0,82 9,3 96 77 88 86 68 5,2 64 2,45
TEO 200 200,0 9,5 0,82 8,2 108 78 98 85 75 5,6 64 2,3
TEO 250 250,0 11 0,84 7,7 108 90 98 97 75 5,6 76 3,1
TEO 300 300,0 12,3 0,86 7 120 82 108 96 80 6,5 70 3,1
TEO 400 400,0 17 0,86 5,3 120 102 108 108 105 6,5 90 4,5
TEO 500 500,0 20,3 0,88 4,9 150 96 131 110 105 6,5 80 7
TEO 600 600,0 26,5 0,90 4 150 116 131 130 105 6,5 100 9,3
TEO 800 800,0 35,3 0,91 3 192 126 168 140 128/162 6,8 97 13,9
TEO 1000 1000,0 35,3 0,92 2,6 192 126 168 140 128/162 6,8 97 14,9

* za redne stezaljke do / for terminals up to / für Reihenklemmen bis 15 A, x=8 mm

* za redne stezaljke do / for terminals up to / für Reihenklemmen bis 30 A, x=8 mm

* za redne stezaljke do / for terminals up to / für Reihenklemmen bis 63 A, x=8 mm

Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu promjenama.

Other powers upon customer's demands.
The above dimensions are informative and can be changed.

Alle weiteren Leistungen auf Anfrage des Kunden.
Die Maße haben informativen Charakter und unterliegen Veränderungen.
