Jednofazni toroidni transformatori
Single-phase toroidal core transformers
Ringkerntransformatoren
IEC 61558-2-4
IEC 61558-2-6
Nazivna snaga: 50 – 500 VA
Tip jezgre: toroidna
Frekvencija: 50/60 Hz
Montaža: stezna ploča
Priključci: slobodni izvodi
Klasa izolacije: T40/B
Klasa zaštite: II
Tip mehaničke zaštite: IP 00
Power range: 50 – 500 VA
Core type: toroidal
Frequency: 50/60 Hz
Mounting: dished washer fixture
Terminals: free wire
Insulation class: T40/B
Class of protection: II
Type of protection: IP 00
Nennleistung: 50 – 500 VA
Kerntyp: toroid
Frequenz: 50/60 Hz
Montage: Klemmplatte
Anschlüsse: Herausfürhungen
Isolierstoffklasse: T40/B
Schutzklasse: II
Typ des mechanischen Schutzes: IP 00
| Tipska oznaka Type designation Typenkennzeichnung |
Nazivna Snaga Nominal power Nennleistung SN (VA) |
Gubici pr. hoda Idle time losses Leerlaufverluste Po(W) ≤ |
Faktor iskoristivosti Efficiency Wirkungsgrad η ≥ |
Napon kr. spoja Cut-off voltage Kurzschlussspannung uk 75 (%) ≤ |

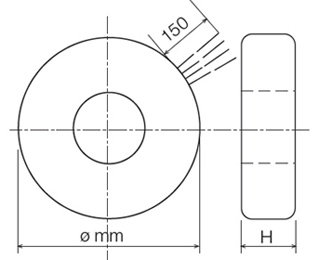

Dimenzije (mm)/Dimensions (mm) /Maße (mm) |
|||||
| D | H | H1 | D1 | L (min) | G (kg) | |||||
| TTOH 50 | 50,0 | 1,4 | 0,83 | 13,0 | 80 | 52 | 48 | 6,2 | 150 | 0,8 |
| TTOH 100 | 100,0 | 1,7 | 0,88 | 10,5 | 100 | 42 | 38 | 6,2 | 150 | 1,0 |
| TTOH 150 | 150,0 | 1,8 | 0,89 | 10,0 | 105 | 57 | 53 | 6,2 | 150 | 1,5 |
| TTOH 200 | 200,0 | 2,6 | 0,89 | 9,5 | 115 | 57 | 53 | 6,2 | 150 | 2,0 |
| TTOH 250 | 250,0 | 2,7 | 0,91 | 7,3 | 125 | 57 | 53 | 6,2 | 150 | 2,0 |
| TTOH 300 | 300,0 | 3,1 | 0,92 | 7,0 | 127 | 59 | 55 | 6,2 | 150 | 2,5 |
| TTOH 350 | 350,0 | 3,2 | 0,93 | 6,5 | 128 | 59 | 58 | 6,2 | 150 | 2,5 |
| TTOH 400 | 400,0 | 3,3 | 0,94 | 5,7 | 135 | 74 | 70 | 6,2 | 150 | 3,0 |
| TTOH 500 | 500,0 | 3,4 | 0,94 | 5,3 | 135 | 74 | 70 | 6,2 | 150 | 3,5 |

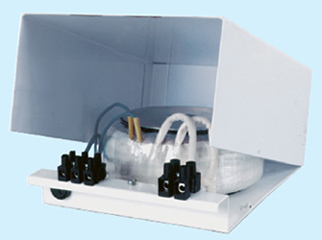

Prstenasti transformatori u zaštitim kutijama do 600 VA
In protection box toroidal transformers up to 600 VA
Ringkerntransformatoren in Schutzgehäusen bis 600 VA
Dekor: bijelo plastificirano
Design: white color
Design: weiße Farbe
Zaštita: primarni strujniosigurač
Protection: primary current fuse
Schutz: Primärstromsicherung
Ostale snage na zahtjev kupca.
Dimenzije su informativne i podliježu
promjenama.
Other powers upon customer's demands.
The above dimensions are informative
and can be changed.
Alle weiteren Leistungen auf Anfrage des
Kunden.
Die Maße haben informativen Charakter
und unterliegen Veränderungen.
