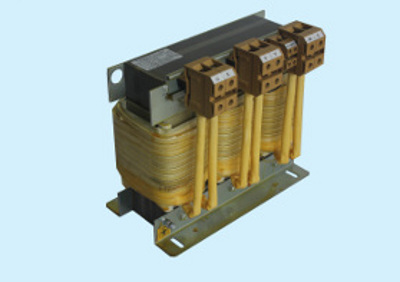

Trofazna filterska prigušnica
Three-phase harmonic circuit filter reactors
Dreiphasen-Filterdrosseln
IEC 60076-6
IEC 61558-2-20
IC T45/F
Nazivna snaga komp.: 5.0 – 100 kVAr
Nazivni napon: 400 V
Faktor prigušenja: 7 %
Faktor linearnosti: ≥ 1,6
Frekvencija: 50 Hz
Rezonantna frekvenc.: 189 Hz
Priključci: redne stezaljke (sabirnice prema zahtjevu)
Klasa izolacije: F
Power range comp.: 5.0 – 100 kVAr
Rated voltage: 400 V
Choking factor: 7 %
Factor of linearity: ≥ 1,6
Frequency: 50 Hz
Resonant frequenc.: 189 Hz
Terminals: terminal blocks (busbars on demand)
Insulation class: F
Nennleistung der Komp.: 5.0 – 100 kVAr
Nennspannung: 400 V
Verdrosselungsfaktor: 7 %
Faktor linearität: ≥ 1,6
Frequenz: 50 Hz
Resonanzfrequenz: 189 Hz
Anschlüsse: Reihenklemme (Stromschienen auf Anfrage)
Isolierstoffklasse: F

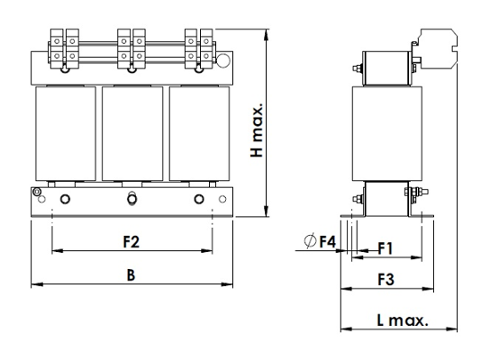

Mjerna skica / Dimensions /
Maße:
Tipska oznaka
Type designation
Typenkennzeichnung |
Nazivna snaga komp.
Nominal power of transf.
Nennleistung Komp.
NC (kVAr)* |
Nazivna snaga kond.bat.
Nom. power of cond.batt.
Nennleistung Kapazitätsbat.
QC (kVAr)* |
Induktivitet
Inductivity
Induktivität
L (mH) |
Struja osn.harm.u kon.bat.
First harm.curr.in cond.batt.
Erste harm.Strome in der Kondbat.
IR (A) |
Efektivna struja
Effective current
Effektive Strom
IRMS (A) |
Gubici
Losses
Verluste
P(W) |
Dimenzije (mm)/Dimensions (mm)
/Maße (mm) |
| B |
Lmax |
Hmax |
F1 |
F2 |
F3 |
F4 Φ |
G(kg) |
| TPRF 0.5 |
5 |
5,63 |
7,668 |
7,22 |
8,53 |
52 |
180 |
110 |
185 |
60 |
142 |
80 |
8 |
5 |
| TPRF 10 |
10 |
11,25 |
3,832 |
14,43 |
17,05
|
65 |
180 |
130 |
190 |
80 |
142 |
100 |
8 |
9 |
| TPRF 12,5 | 12,5 | 14,07 | 3,065 | 18,04 |
21,32
|
80 | 240 | 140 | 255 | 92 | 200 | 104 | 11 | 12 |
| TPRF 25 |
25 |
28,13 |
1,534 |
36,08 |
42,63
|
109 |
240 |
160 |
255 |
110 |
200 |
124 |
11 |
18 |
| TPRF 40 |
40 |
45,01 |
0,958 |
57,74 |
68,23
|
198 |
300 |
170 |
275 |
115 |
240 |
139 |
11 |
28 |
| TPRF 50 |
50 |
56,27 |
0,767 |
72,17 |
85,28
|
236 |
300 |
200 |
280 |
130 |
240 |
154 |
11 |
32 |
Tipska oznaka
Type designation
Typenkennzeichnung |
Nazivna snaga kond.bat.
Nom. power of cond.batt.
Nennleistung Kapazitätsbat.
QC (kVAr)* |
Nazivna snaga kompenzacije
Nom. power of comp.
Nennleistung Komp.
NC (kVAr)* |
Induktivitet
Inductivity
Induktivität
L (mH) |
Struja osn.harm.u kon.bat.
First harm.curr.in cond.batt.
Erste harm.Strome in der Kondbat.
IR (A) |
Efektivna struja
Effective current
Effektive Strom
IRMS (A) |
Gubici
Losses
Verluste
P(W) |
Dimenzije (mm)/Dimensions (mm)
/Maße (mm) |
| B |
Lmax |
Hmax |
F1 |
F2 |
F3 |
F4 Φ |
G(kg) |
| TPRF 5-QC
| 5 | 4,44 | 8,633 | 6,41
|
7,57
|
52 | 180 | 110 | 185 | 60 | 142 | 80 | 8 | 5 |
| TPRF 10-QC
| 10 | 8,89 | 4,313 | 12,83
|
15,16
|
65 | 180 | 130 | 190 | 80 | 142 | 100 | 8 | 9 |
| TPRF 12.5-QC
| 12,5 | 11,11 | 3,45 | 16,04
|
18,95
|
80 | 240 | 140 | 255 | 92 | 200 | 104 | 11 | 12 |
| TPRF 25-QC
| 25 | 22,22 | 1,725 | 32,07
|
37,9
|
109 | 240 | 160 | 255 | 110 | 200 | 124 | 11 | 18 |
| TPRF 40-QC
| 40 | 35,55 | 1,079 | 51,31
|
60,63
|
198 | 300 | 170 | 275 | 115 | 240 | 139 | 11 | 28 |
| TPRF 50-QC
| 50 | 44,43 | 0,863 | 64,13
|
75,78
|
236 | 300 | 200 | 280 | 130 | 240 | 154 | 11 | 32 |
Učešće viših harmonika u industrijskoj mreži prema EN 61000-2-4
Participation of higher harmonics in the industrial network to EN 61000-2-4
Beteiligung von höheren Harmonischen in der industriellen Netzwerktechnik EN 61000-2-4 |
| Distorzija 1.harmonika k1 ili (k50) / Distortion first harmonics k1 or (k50) /Distortion ersten Oberschwingungen k1 oder (k 50) % |
110
|
| Distorzija 3.harmonika k1 ili (k50) / Distortion third harmonics k1 or (k50) /Distortion dritten Oberschwingungen k1 oder (k 50) % |
0,5
|
| Distorzija 5.harmonika k1 ili (k50) / Distortion fifth harmonics k1 or (k50) /Distortion fünften Oberschwingungen k1 oder (k 50) % |
6
|
| Distorzija 7.harmonika k1 ili (k50) / Distortion 7th harmonics k1 or (k50) /Distortion siebster Oberschwingungen k1 oder (k 50) % |
5
|
| Distorzija 11.harmonika k1 ili (k50) / Distortion 11th harmonics k1 or (k50) /Distortion 11. Oberschwingungen k1 oder (k 50) % |
3,5
|
| Distorzija 13.harmonika k1 ili (k50) / Distortion 13th harmonics k1 or (k50) /Distortion 13. Oberschwingungen k1 oder (k 50) % |
5
|
