Jednofazna prigušnica za glađenje napona
Single-phase smoothing reactors
Einphasendrossel für die Spannungsglättung
IEC 61558-2-20
Sadržaj energije: 8.0 – 40 VAs
Tip jezgre: UI
Frekvencija: 50-300 Hz
Montaža: vertikalna montaža
Priključci: do 50 A redne stezaljke
Klasa izolacije: T40/B (T50/F)
Klasa zaštite: I
Tip mehaničke zaštite: IP 00
Energy content: 8.0 – 40 VAs
Core type: UI
Frequency: 50-300 Hz
Mounting: vertical
Terminals: up 50 A, terminal blocks
Insulation class: T40/B (T50/F)
Class of protection: I
Type of protection: IP 00
Gespeicherte Energie: 8.0 – 40 VAs
Kerntyp: UI
Frequenz: 50/-300 Hz
Montage: vertikale Montage
Anschlüsse: bis 50 A Reihenklemme
Isolierstoffklasse: T40/B (T50/F)
Schutzklasse: I
Typ des mechanischen Schutzes: IP 00
| Tipska oznaka Type designation Typenkennzeichnung |
Sadržaj energija Energy content Energieinhalt (0.5×L×I2) W (VAs) |
Ukupni gubici Total losses Gesamtverluste PCu+PFe (W) ≤ |

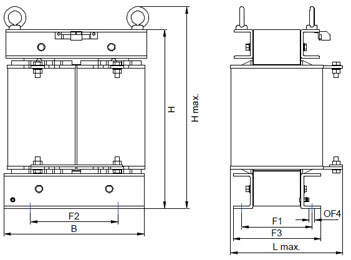

Dimenzije (mm)/Dimensions (mm) /Maße (mm) |
|||||||
| B | Lmax | Hmax | F1 | F2 | F3 | F4 Φ | G(kg) | |||
| SPRO 2.0 | 8 | 120 | 200 | 180 | 315 | 119 | 125 | 149 | 9 | 270 |
| SPRO 3.0 | 10 | 145 | 240 | 175 | 365 | 125 | 150 | 155 | 11 | 34,5 |
| SPRO 4.0 | 12,5 | 160 | 240 | 190 | 365 | 140 | 150 | 170 | 11 | 41,0 |
| SPRO 5.0 | 16 | 180 | 280 | 190 | 415 | 143 | 175 | 175 | 13 | 55,0 |
| SPRO 7.0 | 25 | 210 | 280 | 220 | 415 | 173 | 175 | 205 | 13 | 71,5 |
| SPRO 9.0 | 30.7 | 330 | 320 | 270 | 470 | 160 | 200 | 190 | 13 | 100,0 |
| SPRO 10.0 | 40 | 350 | 360 | 230 | 470 | 184 | 195 | 222 | 13 | 101,5 |
Ostale veličine na zahtjev kupca.
Dimenzije su informativne i podliježu
promjenama.
Other powers upon customer's demands.
The above dimensions are informative
and can be changed.
Alle weiteren Größen auf Anfrage des
Kunden.
Die Maße haben informativen Charakter
und unterliegen Veränderungen.
